Z41H-16/25C鑄鋼法蘭硬密封閘閥介紹
Z41H鑄鋼法蘭閘閥結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。密封面采用不銹鋼和硬質合金，使用壽命長。采用柔性石墨填料板、密封可靠、操作輕便靈活。驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。
Z41H-16/25C鑄鋼法蘭硬密封閘閥特點
1、選材考究，符合相關標準，材料的全面質量高。
2、密封可靠、性能優良、造型美觀。
3、密封副配對新型合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

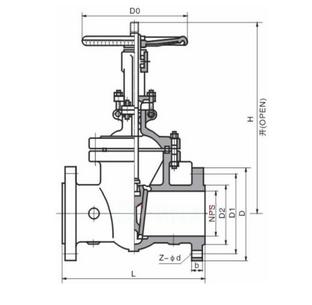

Z41H-16/25C鑄鋼法蘭硬密封閘閥結構圖
Z41H-16/25C鑄鋼法蘭硬密封閘閥零件材料
殼體材料 | 適用介質 | 適用溫度 |
碳素鋼(C型) | 水、蒸汽、油品 | ≤425 |
鉻鎳鈦鋼(P型) | 硝酸類 | ≤200 |
鉻鎳鉬鈦鋼(R型) | 醋酸類 | ≤200 |
鉻鉬鋼(I型) | 水、蒸汽、油品 | ≤550 |
Z41H-16/25C鑄鋼法蘭硬密封閘閥性能參數
公稱壓力(MPa) | 試驗壓力(MPa) | |||
殼體 | 密封(液) | 密封(氣) | 上密封 | |
1.6 | 2.4 | 1.76 | 0.6 | 1.76 |
2.5 | 3.8 | 2.75 | 0.6 | 2.75 |
4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
6.4 | 9.6 | 7.04 | 0.6 | 7.04 |
10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
16.0 | 24.0 | 17.6 | 0.6 | 17.6 |
Z41H-16/25C鑄鋼法蘭硬密封閘閥主要連接尺寸：
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 | 2599 |
W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 | 720 | 720 | 720 |
